24V大型车辆LED倒车雷达系统
简介
LED倒车雷达由主机、超声波探头、LED显示屏三部分组成。根据超声波回波时间计算出距离，通过声音和显示距离提示驾驶员，达到安全警示作用。
E300-8根据大型车辆的使用环境专业开发的一款LED倒车雷达，内置1500W TVS防LEI管保护,主机采用硅胶灌封防水技术，保证了防水性能.探头采用铝合金加减震胶套设计保证耐用性和可靠性双保障，连接线采用航空插头，保证产品能在恶劣环境下正常工作。
注:倒车时使用
显示器款式一:

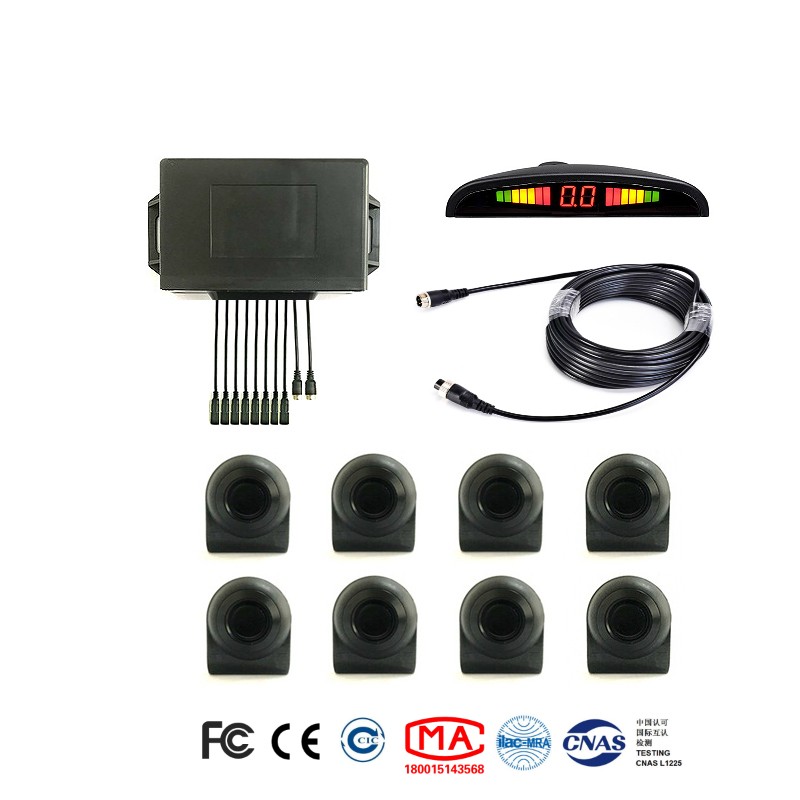

系统部件：
部件
数量
主机
1PCS
探头
8PCS
LED显示器
1PCS
探头延长线(4M)*4+探头延长线(15M)*4
8PCS
显示器延长线(10-20M)
1PCS
电源线(1米)
1PCS
产品主要规格参数：
1.主机
工作电压
DC12V-36V
工作电流
20mA-200mA
超声波频率
40K±1K
工作温度
-30+80℃
防水级别
IP67
外形尺寸
162mm*87mm*46mm
2.超声波探头技术参数：
项目
单位
标准
测试条件
QC
功能
收发一体
T=25±5℃
合格
中心频率
KHZ
40±0.5
合格
发射声压级
db
＞110
合格
接收灵敏度
db
＞-70
合格
余震时间
ms
≤1.6
合格
全角度
deg
60°±10%
合格
Y轴方向性
deg
50°±10%
合格
自由电容
pf
2000±10%
合格
输入电压
v
140
合格
工作稳定
℃
-30~+80
合格
雷达距离报警表：
序号
探测距离(m)
报警声音
区域分别
1
3-1.8
无
安全区
3
1.8-1.5
BI----BI----
安全区
4
1.3-1.0
BI---BI---
警示区
5
1.0-0.7
BI--BI--
警示区
6
0.8-0.5
BI-BI-
危险区
7
0.5-0.0
BI-------
停车
环境条件
序号
项目
技术指标
单位
备注
1
工作温度
-30+80
℃
2
储存温度
-40+85
℃
3
相对湿度
20-90%
4
散热方式
自然风冷
专用的传感器采用了铝合金加电泳黑漆,传感器不易损坏,不易掉漆使用寿命长等特点.传感器匹配了硅胶减震胶套,很好的过滤了探头自身余振和保险杠产生的谐振,保证系统探测.
