油冷却器根据热交换介质不同可分为风冷式和水冷式两大类，二者在工作原理、结构特点、适用场景等方面有显著差异，以下是具体介绍：

一、油冷却器的基本分类与核心功能

油冷却器是通过热交换降低液压油、润滑油温度的关键设备，广泛应用于工程机械、矿山机械、汽车、钢铁、风电等行业。其核心作用是维持油液黏度和性能稳定，避免因油温过高导致密封件老化、系统效率下降或设备故障。根据冷却介质不同，主要分为：

风冷式油冷却器：以空气为冷却介质，通过强制风冷带走热量。

水冷式油冷却器：以水为冷却介质，通过油水热交换实现降温。

二、风冷式油冷却器：原理、特点与应用1. 工作原理

高温油液进入冷却器内通道，被翅片或特殊截面结构分割成小“个体”，热量通过铝合金翅片传递到外通道，再由风机强制吸入的空气带走，使油温降低。散热效果取决于换热面积和风量：相同面积下，风量越大散热越好；相同风量下，面积越大效率越高。

2. 主要类型管片式：由管束和散热片组成，结构简单，成本低，适用于中小流量场景。

板翅式：通过多层翅片叠加形成复杂流道，换热面积大、效率高（比管片式高30%~50%），但结构紧凑，维护难度稍大，常用于高精度液压系统（如数控机床、风电齿轮箱）。

3. 核心优势环境适应性强：无需水源，适用于缺水或移动设备（如工程机械、矿山车辆），安装灵活（可卧式/立式布置）。

环保节能：仅需风机驱动，无冷却水消耗，运行成本低（比水冷式节省水费和循环系统投资）。

维护简单：无漏水风险，定期清理翅片灰尘即可（压缩空气吹扫或高压水冲洗）。

4. 局限性冷却效果受环境温度影响大：夏季高温时，油温通常比环境温度高5~10℃，难以降至40℃以下（如环境温度35℃时，油温约40~45℃）。

风量需求高：需匹配大功率风机（功率100~500W），可能产生噪音（60~80dB），需加装隔音罩。

5. 典型应用移动设备：挖掘机、起重机、压路机等工程机械液压系统。

工业机械：塑料机械、剪折机床、冶金设备的润滑油冷却。

户外场景：风电发电机组齿轮箱、光伏逆变器散热。

三、水冷式油冷却器：原理、特点与应用1. 工作原理

通过水与油的间接热交换（管程/壳程逆向流动），将油液热量传递给冷却水，再通过冷却塔或自然散热将冷却水降温循环使用。总传热系数高（通常≥1000W/m²·K），油液可冷却至接近进水温度（如进水25℃时，油温可降至30℃左右）。2. 主要类型管式冷却器：

列管式：由多根金属管组成，耐高压（≤10MPa）、耐高温（≤300℃），适用于含杂质或高压工况（如水泥厂稀油站、船舶动力系统）。

翅片管式：管外加装翅片增大散热面积，效率比光管高2~3倍，常用于变压器、空压机润滑油冷却。

板式冷却器：

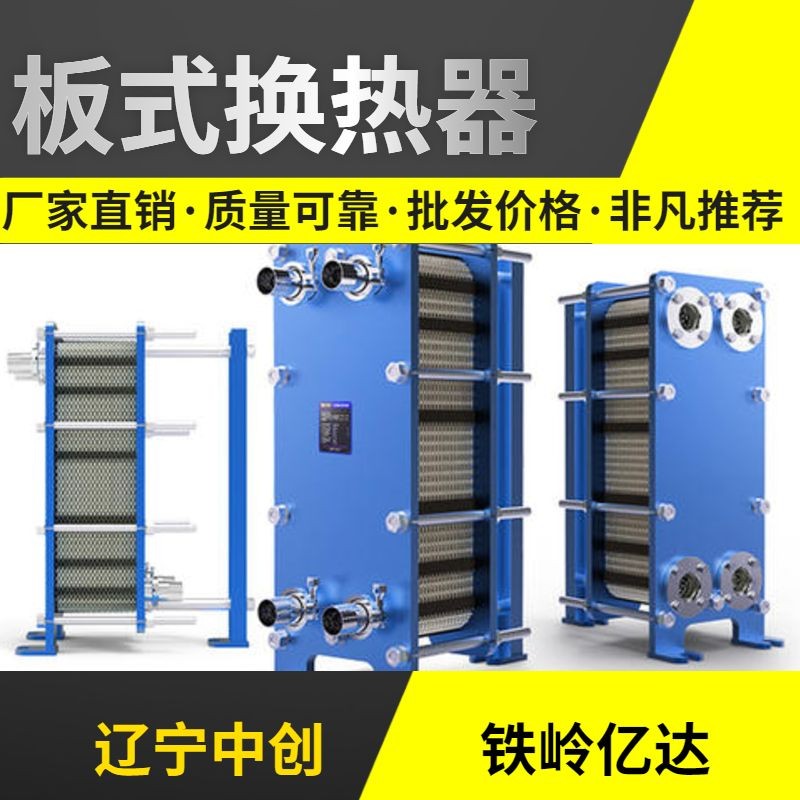

可拆板式：金属波纹板叠装，换热效率高（比管式高20%~50%），拆卸清洗方便，适用于中小流量、清洁油液（如液压试验台、注塑机）。

钎焊板式：板片通过钎焊密封，结构紧凑、耐高压（≤3MPa），但不可拆洗，适用于高精度系统（如航空液压设备）。

3. 核心优势冷却效果优异：可将油温稳定控制在40℃以下，满足高精度设备需求（如轧机、精密机床）。

不受环境温度限制：通过调节冷却水流量或温度，即使夏季高温也能保持散热。

适用大热量场景：单台冷却功率可达数百千瓦，适用于大型工业设备（如钢铁厂高炉、大型液压机）。

4. 局限性依赖水源：需配套冷却水系统（冷却塔、水泵、管路），安装成本高，且在缺水地区或移动设备上无法使用。

维护成本较高：需定期清理水垢（水侧易结垢，影响传热效率），更换密封件（板式冷却器密封垫寿命2~3年）。

5. 典型应用固定工业设备：大型液压站、汽轮机、发电机润滑油冷却。

高精密机械：磨床、坐标镗床的液压系统，需严格控制油温波动（±1℃）。

高温行业：冶金、化工、玻璃生产线的高温油液冷却（如压铸机液压油）。

四、风冷式与水冷式的对比与选型建议对比项风冷式油冷却器水冷式油冷却器冷却介质空气水（或防冻液）核心部件翅片换热器、轴流风机管式/板式换热器、水泵、冷却塔适用场景缺水、移动设备、中小热量固定设备、大热量、高精度控温油温控制范围环境温度+5~10℃（夏季难低于45℃）进水温度+3~5℃（可稳定至30~40℃）初期投资低（无需冷却水系统）高（含冷却塔、管路、水泵）运行成本电费（风机）电费（水泵）+水费+水处理费维护难度简单（清理翅片灰尘）复杂（除垢、换密封件、水处理）选型原则优先选风冷式：移动设备（工程机械、车辆）、缺水地区、中小功率系统（热负荷＜50kW）、对冷却精度要求不高（油温允许波动±5℃）。

优先选水冷式：固定工业设备（如注塑机、轧机）、大功率系统（热负荷＞50kW）、夏季环境温度高（＞35℃）、需严格控温（如液压试验台油温±1℃）。

五、行业应用案例工程机械：挖掘机、装载机等采用风冷式板翅冷却器，集成于液压油箱旁，适应野外无水源环境，通过发动机驱动风机散热。

钢铁行业：轧机液压系统采用水冷式列管式冷却器，冷却水来自厂区循环水系统，将油温控制在35~40℃，确保轧制成品精度。

风电行业：风机齿轮箱润滑油冷却多采用风冷式板翅冷却器，安装于机舱顶部，利用自然风+强制风冷，避免冬季水管冻裂风险。

塑料机械：注塑机液压系统根据吨位选择：小型机用风冷式（节省成本），大型机用水冷式（稳定控制油温，保证制品尺寸一致性）。

总结

风冷式与水冷式油冷却器各有优劣，选型需结合水源条件、环境温度、热负荷大小及设备精度要求综合判断。风冷式以“灵活、低成本”取胜，水冷式以“、稳定”见长，二者共同构成了工业油液温度控制的核心解决方案，满足不同场景下的散热需求。
